So verbinden Sie 8 12-V-Batterien, um 48 V zu erhalten: Eine Schritt-für-Schritt-Anleitung

Der Aufbau einer 48-V-Batteriebank aus acht 12-V-Batterien ist eine praktische Lösung für viele Anwendungen in den USA, darunter Golfwagen, Wohnmobil-Stromsysteme, Solarspeicher, kleine netzunabhängige Hütten und Notstromanlagen. Der Schlüssel liegt in der Verdrahtung der Batterien in der richtigen Reihen-Parallel-Anordnung: vier Batterien in Reihe, um 48 V zu erzeugen, und dann zwei identische 48-V-Stränge parallel geschaltet, um die nutzbare Kapazität zu erhöhen.

Stellen Sie vor Beginn sicher, dass alle acht Batterien die gleiche Spannung, Chemie, Amperestundenleistung, das gleiche Alter und den gleichen Ladezustand haben. Das Mischen alter und neuer Batterien oder das Kombinieren von Lithium- und Blei-Säure-Batterien kann zu Ungleichgewichten, schlechter Leistung, Überhitzung oder vorzeitigem Batterieversagen führen. Befolgen Sie im Zweifelsfall das Handbuch des Batterieherstellers und lassen Sie das System vor der Verwendung von einem qualifizierten Techniker überprüfen.

Wie Reihen- und Parallelschaltung von Batterien funktioniert

Um acht 12-V-Batterien zu einer 48-V-Batteriebank zu verbinden, müssen Sie den Unterschied zwischen Reihenschaltung und Parallelschaltung verstehen. Jede Methode verändert die elektrische Leistung auf unterschiedliche Weise.

• Reihenschaltung: Eine Reihenschaltung erhöht die Spannung, während die Amperestundenkapazität gleich bleibt. Zum Beispiel erzeugen zwei in Reihe geschaltete 12-V-Batterien 24 V. Vier in Reihe geschaltete 12-V-Batterien erzeugen 48 V.

• Parallelschaltung: Eine Parallelschaltung hält die Spannung gleich, erhöht aber die Kapazität. Zum Beispiel bleiben zwei 12-V-100-Ah-Batterien parallel geschaltet bei 12 V, aber die Kapazität wird 200 Ah.

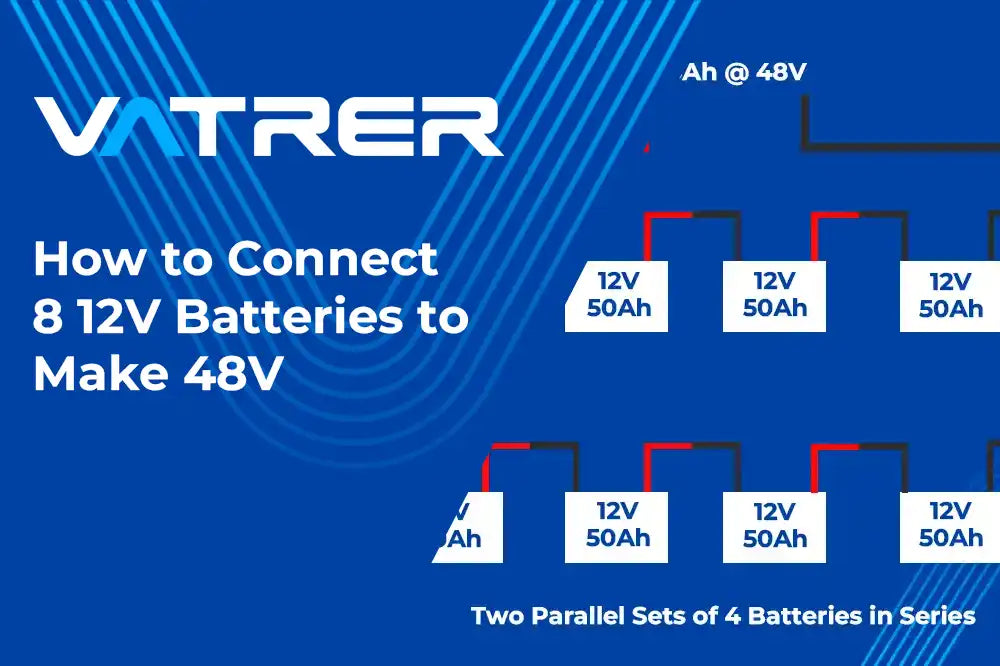

Bei acht 12-V-Batterien ist die gebräuchlichste Methode zur Erstellung eines 48-V-Systems eine 4S2P-Konfiguration. Das bedeutet, dass vier Batterien in Reihe geschaltet werden, um einen 48-V-Strang zu bilden, und ein zweiter identischer 48-V-Strang auf die gleiche Weise aufgebaut wird. Die beiden Stränge werden dann parallel geschaltet.

Wenn zum Beispiel jede Batterie 12 V 100 Ah hat, ergibt ein Strang von vier Batterien 48 V 100 Ah. Wenn Sie zwei identische 48-V-Stränge parallel schalten, wird die endgültige Batteriebank ungefähr 48 V 200 Ah.

Benötigte Materialien und Werkzeuge

• 8 x passende 12-V-Batterien
• Batterie-Verbindungskabel, die für den Systemstrom ausgelegt sind
• Hauptplus- und Minuskabel der Batterie
• Richtig dimensionierte Sicherung oder Leistungsschalter
• Batterie-Trennschalter
• Isolierte Schraubenschlüssel oder Steckschlüssel
• Digitales Multimeter oder Voltmeter
• Klemmenabdeckungen oder Schrumpfschlauchschutz
• Schutzhandschuhe und Augenschutz

Für Golfwagen, Wohnmobile und Solarspeichersysteme in den USA sollte die Kabelgröße basierend auf der erwarteten Stromaufnahme, der Kabellänge und dem Spannungsabfall ausgewählt werden. Hochstromverbraucher wie Wechselrichter und Wagensteuerungen erfordern möglicherweise dickere Kabel als kleine Gleichstromverbraucher. Befolgen Sie immer die Empfehlungen des Batterie-, Ladegerät- und Geräteherstellers.

Schritt-für-Schritt-Anleitung zum Aufbau einer 48-V-Batteriebank

Schritt 1: Planen Sie das Batterie-Layout

Platzieren Sie alle acht Batterien auf einer stabilen, ebenen Fläche mit ausreichender Belüftung und einfachem Zugang zu den Anschlüssen. Ordnen Sie sie so an, dass die Kabelwege kurz, sauber und leicht zu überprüfen sind. Ein übliches Layout ist, vier Batterien in einer Reihe für Strang A und vier Batterien in einer zweiten Reihe für Strang B zu platzieren.

Beschriften Sie die Batterien, bevor Sie etwas anschließen:

• Strang A: Batterie 1, Batterie 2, Batterie 3, Batterie 4
• Strang B: Batterie 5, Batterie 6, Batterie 7, Batterie 8

Stellen Sie sicher, dass jede Batterie vollständig geladen oder auf dem gleichen Ladezustand ist, bevor Sie sie verdrahten. Dies ist besonders wichtig für Lithiumbatterien mit BMS, da unterschiedliche Ladezustände zu Ausgleichsproblemen führen können.

Schritt 2: Verdrahten Sie die ersten vier Batterien in Reihe

Beginnen Sie mit Strang A. Schließen Sie vier 12-V-Batterien in Reihe an, um den ersten 48-V-Strang zu bilden.

1. Verbinden Sie den Pluspol von Batterie 1 mit dem Minuspol von Batterie 2.
2. Verbinden Sie den Pluspol von Batterie 2 mit dem Minuspol von Batterie 3.
3. Verbinden Sie den Pluspol von Batterie 3 mit dem Minuspol von Batterie 4.
4. Lassen Sie den Minuspol von Batterie 1 und den Pluspol von Batterie 4 offen. Diese werden zu den Hauptminus- und Plusanschlüssen von Strang A.

An diesem Punkt sollte Strang A an seinen offenen Endanschlüssen etwa 48 V messen. Lithium-Eisenphosphat-Batterien können eine andere Nennspannung als Blei-Säure-Batterien aufweisen, daher überprüfen Sie den erwarteten Spannungsbereich für Ihre Batteriechemie.

Schritt 3: Verdrahten Sie die zweiten vier Batterien in Reihe

Wiederholen Sie den gleichen Vorgang mit Strang B unter Verwendung von Batterie 5 bis Batterie 8.

1. Verbinden Sie den Pluspol von Batterie 5 mit dem Minuspol von Batterie 6.
2. Verbinden Sie den Pluspol von Batterie 6 mit dem Minuspol von Batterie 7.
3. Verbinden Sie den Pluspol von Batterie 7 mit dem Minuspol von Batterie 8.
4. Lassen Sie den Minuspol von Batterie 5 und den Pluspol von Batterie 8 offen.

Jetzt sollten Sie zwei separate 48-V-Stränge haben. Testen Sie jeden Strang einzeln mit einem Multimeter, bevor Sie sie miteinander verbinden. Beide Stränge sollten nahezu die gleiche Spannung anzeigen.

Schritt 4: Schließen Sie die beiden 48-V-Stränge parallel an

Sobald beide 48-V-Stränge bestätigt und ausgeglichen sind, verbinden Sie sie parallel.

• Verbinden Sie den Minuspol von Batterie 1 mit dem Minuspol von Batterie 5.
• Verbinden Sie den Pluspol von Batterie 4 mit dem Pluspol von Batterie 8.

Dies erzeugt eine 48-V-Batteriebank mit erhöhter Amperestundenkapazität. Für eine bessere Stromverteilung schließen Sie das Hauptpluskabel Ihres Systems an das Plusende eines Strangs und das Hauptminuskabel an das Minusende des anderen Strangs an. Dies hilft beiden Strängen, unter Last gleichmäßiger beizutragen.

Schritt 5: Sichern, schützen und alle Verbindungen überprüfen

Überprüfen Sie nach der Verdrahtung der Batteriebank jede Klemmenverbindung. Die Kabel sollten fest, sauber und vor versehentlichem Kontakt geschützt sein. Lose Batterieverbindungen können Spannungsabfälle, Wärmeentwicklung, Lichtbogenbildung und Geräteabschaltungen verursachen.

Installieren Sie eine entsprechend dimensionierte Sicherung oder einen Leistungsschalter in der Nähe des Hauptpluspols der Batteriebank. Ein Batterie-Trennschalter wird auch dringend für Wartung und Notabschaltung empfohlen. Wenn die Batterien in einem Golfwagen, Wohnmobil oder Gehäuse installiert sind, stellen Sie sicher, dass Kabel nicht an scharfen Kanten oder beweglichen Teilen reiben können.

Schritt 6: Testen Sie das 48-V-System vor der vollständigen Nutzung

Verwenden Sie ein digitales Multimeter, um die Spannung an den Hauptplus- und Hauptminus-Ausgangsanschlüssen zu messen. Der Messwert sollte innerhalb des erwarteten Bereichs für Ihre Batteriechemie und Ihren Ladezustand liegen.

Nachdem Sie die Spannung bestätigt haben, testen Sie das System mit einer leichten Last, bevor Sie große Geräte anschließen. Achten Sie auf ungewöhnliche Hitze, Spannungsabfälle, Fehlercodes oder Warnungen des Batteriemanagementsystems. Wenn etwas anormal aussieht, trennen Sie das System und überprüfen Sie die Verkabelung, bevor Sie fortfahren.

Wichtige Sicherheitstipps

• Tragen Sie isolierte Handschuhe und eine Schutzbrille, wenn Sie in der Nähe von Batterieklemmen arbeiten.
• Entfernen Sie Schmuck, Uhren und Metallwerkzeuge, die versehentlich Klemmen überbrücken könnten.
• Verwenden Sie nur Batterien mit der gleichen Spannung, Kapazität, Chemie und Zustand.
• Schließen Sie Lithiumbatterien nicht in Reihe oder parallel an, es sei denn, der Hersteller erlaubt dies.
• Installieren Sie einen Überstromschutz, z. B. eine Sicherung oder einen Leistungsschalter, der für das System dimensioniert ist.
• Bewahren Sie Blei-Säure-Batterien in einem belüfteten Raum auf, um die Gasbildung zu reduzieren.
• Verwenden Sie Klemmenabdeckungen, um versehentliche Kurzschlüsse zu verhindern.
• Überprüfen Sie die Kabeltemperatur während der ersten Betriebszyklen.
• Verwenden Sie ein Ladegerät, das für eine 48-V-Batteriebank und die richtige Batteriechemie ausgelegt ist.

Fazit

Das Anschließen von acht 12-V-Batterien zu einer 48-V-Batteriebank ist unkompliziert, wenn Sie das richtige Reihen-Parallel-Layout verwenden. Bauen Sie zwei identische Stränge von vier Batterien in Reihe, und verbinden Sie diese beiden 48-V-Stränge dann parallel, um die Kapazität zu erhöhen. Das Ergebnis ist eine starke 48-V-Stromquelle, die für viele US-amerikanische Golfwagen-, Wohnmobil-, Solar- und Notstromanwendungen geeignet ist.

Die wichtigsten Details sind die Batterieanpassung, die richtige Polarität, sichere Kabel, die richtige Absicherung und eine sorgfältige Spannungsprüfung. Nehmen Sie sich Zeit, überprüfen Sie jede Verbindung und befolgen Sie die Anweisungen des Batterieherstellers. Eine gut gebaute 48-V-Batteriebank kann bei korrekter Installation zuverlässige Leistung, bessere Effizienz und eine längere Lebensdauer liefern.
