ゴルフカート用バッテリーの正しい使い方と画面トラブル対処法

ゴルフカート用バッテリーは、スイッチを入れて走行するだけの機器ではありません。安定した航続距離を確保し、突然の停止を防ぐには、メインスイッチ、LCD画面、充電方法、配線、BMSの保護状態を正しく理解する必要があります。

この記事では、リチウムゴルフカートバッテリーを使用する前の確認項目、正常な画面表示、SleepモードやLock表示の原因、そしてバッテリーを接続してもカートが動かないときの対処方法を説明します。

以下のLCD画面に関する説明は、対応するVatrerゴルフカートバッテリーを対象としています。製品によって画面構成やスイッチ機能が異なるため、実際に使用するモデルの取扱説明書も確認してください。

走行前にバッテリーを確認する

カートに乗る前に、バッテリーと配線を簡単に点検しましょう。数分の確認で、走行中の電源停止や接触不良を防げる場合があります。

• バッテリーがしっかり固定されているか確認します。
• プラスとマイナスのケーブルが正しい端子へ接続されているか確認します。
• 端子のボルトやケーブルラグに緩みがないか確認します。
• メインバッテリースイッチを完全にONにします。
• 充電機能と放電機能が有効になっているか確認します。
• LCD画面にLock、Sleepモード、警告表示がないか確認します。
• 予定している走行距離に十分な残量があるか確認します。

配線へ触れる前には必ずバッテリーをOFFにしてください。金属製のアクセサリーを外し、絶縁工具を使用して、バッテリーと車両の安全手順に従ってください。

正常なバッテリー画面とは？

対応するゴルフカート用バッテリーで、36V 105Ahゴルフカート用バッテリーや48Vゴルフカート用バッテリーの画面に警告やLockが表示されず、通常の運転情報が確認できる場合、基本的には使用可能な状態です。

Page 1には、バッテリーの主要情報が表示されます。モデルやソフトウェアによって異なりますが、残量、総電圧、電流、動作状態、警告情報などを確認できます。

Page 2には、充電と放電に関する詳しい状態が表示されます。通常運転時には、充電機能と放電機能がLockではなく、有効な状態になっている必要があります。

Page 3では、各セルの電圧を確認できます。セル間にわずかな差があるのは一般的ですが、大きな電圧差が続く場合は点検が必要です。

ゴルフカート用バッテリーを正しく充電する方法

バッテリーの電圧と化学特性に合った充電器を使用してください。36Vリチウムバッテリーには対応する36V用充電器、48Vリチウムバッテリーには対応する48V用充電器が必要です。

• 乾燥していて通気性のある場所へカートを停車します。
• カートの電源を切り、キーを抜きます。
• 充電プラグやケーブルに損傷がないか確認します。
• メーカーが指定する順序で充電器を接続します。
• メーカーが認めていない鉛蓄電池用充電器は使用しないでください。
• バッテリーが変形している、異常に熱い、重大な警告が出ている場合は充電しないでください。
• 充電器が常時接続に対応していない場合は、充電完了後に取り外します。

プラグの形状が合うだけでは、互換性があるとは判断できません。充電電圧、充電電流、通信方式もバッテリーに適合している必要があります。

LCDにSleepモードが表示される原因

Page 1にSleepモードが表示される場合、BMSが充電、放電、または両方の機能を停止している可能性があります。ただし、必ずしも故障とは限りません。スイッチがOFFになっている、または完全にONになっていない場合にも表示されます。

Sleepモードが発生しやすい状況

1. 充電中に放電スイッチがOFFになっている場合。 Page 2にLockが表示され、Page 1にSleepモードが表示されることがあります。

2. 放電中に充電スイッチがOFFになっている場合。 この場合もPage 2にLock、Page 1にSleepモードが表示されることがあります。

3. メインスイッチ、CHG、DSGが完全にONになっていない場合。 スイッチが途中の位置にあると、正常モードへ切り替わらないことがあります。

以下の画像では、Page 2に表示される充電・放電スイッチの状態を確認できます。

Page 2のLockが解除されない場合

すべてのスイッチがONに見えるにもかかわらず、Page 2にLockが表示される場合は、次の手順を順番に試してください。

1. メインバッテリースイッチを確認します。 ONとOFFの中間ではなく、完全にONになっているか確認してください。

2. CHGとDSGを一度OFFにします。 Page 1へ戻り、Sleepモードが表示されていることを確認します。

3. Page 2へ戻り、CHGとDSGをONにします。 この操作を2～3回繰り返し、LockからNormalへ変化するか確認します。

4. バッテリーを再起動します。 適合する充電器を接続し、メインスイッチをOFFにして約15秒待ってから、再びONにします。

5. Page 3でセル電圧を確認します。 最も高いセルと最も低いセルの差が100mVを超えている場合は、操作を続けず技術サポートへ連絡してください。

バッテリーケースを開けたり、BMSの保護機能を強制的に解除したりしないでください。内部の点検や修理は専門担当者が行う必要があります。

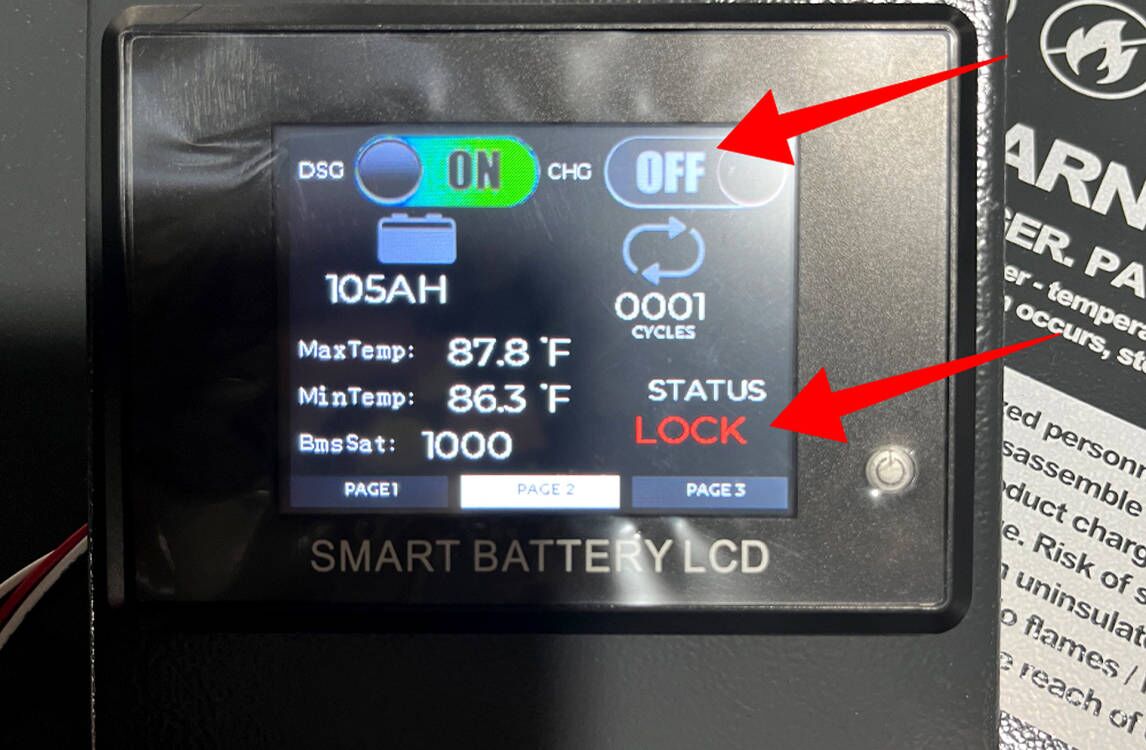

以下は、Page 2にLockが表示された状態の例です。

電源は入るのにゴルフカートが動かない場合

LCD画面が点灯していても、カートが走行しないことがあります。この場合、すぐにバッテリー故障と判断せず、配線、放電機能、ヒューズ、車両のRun/Towスイッチ、コントローラーなどを確認してください。

主電源の接続を確認する

• バッテリーのプラスがカートの正しいプラス入力へ接続されているか確認します。
• バッテリーのマイナスが正しいマイナス入力へ接続されているか確認します。
• ケーブルラグの緩み、過熱、誤った重ね付けがないか確認します。
• メインヒューズまたはサーキットブレーカーを確認します。
• DSGが有効になっており、Lockされていないか確認します。
• カートのRun/Towスイッチとキースイッチを確認します。

12Vコンバーターが必要か確認する

36Vや48Vの駆動用バッテリーを使用するゴルフカートでも、ライト、ホーン、USBポート、ラジオ、ファンなどは12Vで動作することがあります。

これらの12V機器をバッテリーパックの全電圧へ直接接続してはいけません。36Vから12V、または48Vから12Vへ変換する、適切な容量のDC-DCコンバーターが必要です。

接続図に従い、極性を十分に確認してください。12V機器へ36Vや48Vを直接加えると、機器の破損や安全上の問題につながります。

航続距離と性能を維持するためのポイント

• 完全に電力が切れる前に充電します。 BMSが低電圧保護で停止するまで毎回走行することは避けてください。
• 急激な航続距離低下に注意します。 タイヤ空気圧、積載重量、坂道、ブレーキの引きずり、低温なども原因になります。
• 端子を清潔で乾燥した状態に保ちます。
• BMSの電流定格を超えないようにします。 高出力モーターやコントローラーへ交換した場合は特に注意が必要です。
• 適切なタイヤ空気圧を維持します。 空気圧が低いと走行抵抗が増えます。
• 過積載を避けます。 乗員や荷物が増えると消費電力も増えます。
• カートを改造した後は電流と温度を確認します。 大径タイヤやリフトアップもバッテリー負荷を増やす可能性があります。

ゴルフカート用バッテリーの保管方法

数週間から数か月使用しない場合は、メーカーが推奨する残量まで充電し、不要な負荷を切り離してください。

• 乾燥した場所で保管します。
• メーカーの指示に従ってメインスイッチをOFFにします。
• 待機電力を消費するアクセサリーを切り離します。
• 完全放電状態で保管しないでください。
• 長期保管中は定期的に残量を確認します。
• 高温や、許可された温度を下回る状態での充電を避けます。

LiFePO4バッテリー自体の自己放電は比較的少ないものの、LCD、BMS、コンバーター、盗難防止装置などが少量の電力を消費し続ける場合があります。

技術サポートへ連絡すべき症状

• セル間電圧差が100mVを超え、充電後も改善しない
• リセット後もLockまたはSleepモードが繰り返される
• ケースが膨張、ひび割れ、変形している
• 異常な発熱、臭い、煙、火花が発生している
• 過電流や短絡の警告が繰り返される
• 充電器が正常に開始または停止しない
• 明確な理由がなく航続距離が急激に短くなった

まとめ

ゴルフカート用バッテリーを正しく使用するには、メインスイッチとCHG・DSGの状態を確認し、適合する充電器を使い、接続図に従って配線することが重要です。

SleepモードやLockは、スイッチ位置やBMSの保護動作によって発生することがあります。簡単なリセットでNormalへ戻る場合もありますが、繰り返し発生する警告は放置しないでください。

正しい充電、確実な接続、適切な12Vコンバーター、定期的な点検を行うことで、より安定した航続距離と長期的な信頼性を確保できます。

Vatrerバッテリーについて不明点が残る場合は、バッテリーのモデル名、LCD画面の写真、充電器の仕様、発生している症状をサポート担当者へ伝えてください。
