8 個の 12V バッテリーを接続して 48V を作る方法: ステップバイステップ ガイド

8個の12Vバッテリーから48Vのバッテリーバンクを構築することは、ゴルフカート、RV電源システム、ソーラーバッテリー蓄電、小型オフグリッドキャビン、バックアップ電源設備など、多くの米国の用途にとって実用的な設定です。重要なのは、バッテリーを適切な直並列レイアウトで配線することです。つまり、4つのバッテリーを直列に接続して48Vを作成し、次に2つの同一の48Vストリングを並列に接続して使用可能な容量を増やします。

開始する前に、8個すべてのバッテリーが同じ電圧、化学的性質、アンペア時定格、使用期間、充電状態であることを確認してください。古いバッテリーと新しいバッテリーを混ぜたり、リチウムバッテリーと鉛蓄電池を組み合わせたりすると、不均衡、性能低下、過熱、またはバッテリーの早期故障の原因となる可能性があります。不明な場合は、バッテリーメーカーのマニュアルに従い、使用前に資格のある技術者にシステムを検査してもらってください。

直列・並列バッテリー配線の仕組み

8個の12Vバッテリーを48Vバッテリーバンクに接続するには、直列配線と並列配線の違いを理解する必要があります。各方法は、電気出力を異なる方法で変化させます。

• 直列接続：直列配線は、アンペア時容量を同じに保ちながら電圧を増加させます。例えば、2個の12Vバッテリーを直列に接続すると24Vになります。4個の12Vバッテリーを直列に接続すると48Vになります。

• 並列接続：並列配線は、電圧を同じに保ちながら容量を増加させます。例えば、2個の12V 100Ahバッテリーを並列に接続すると、電圧は12Vのままですが、容量は200Ahになります。

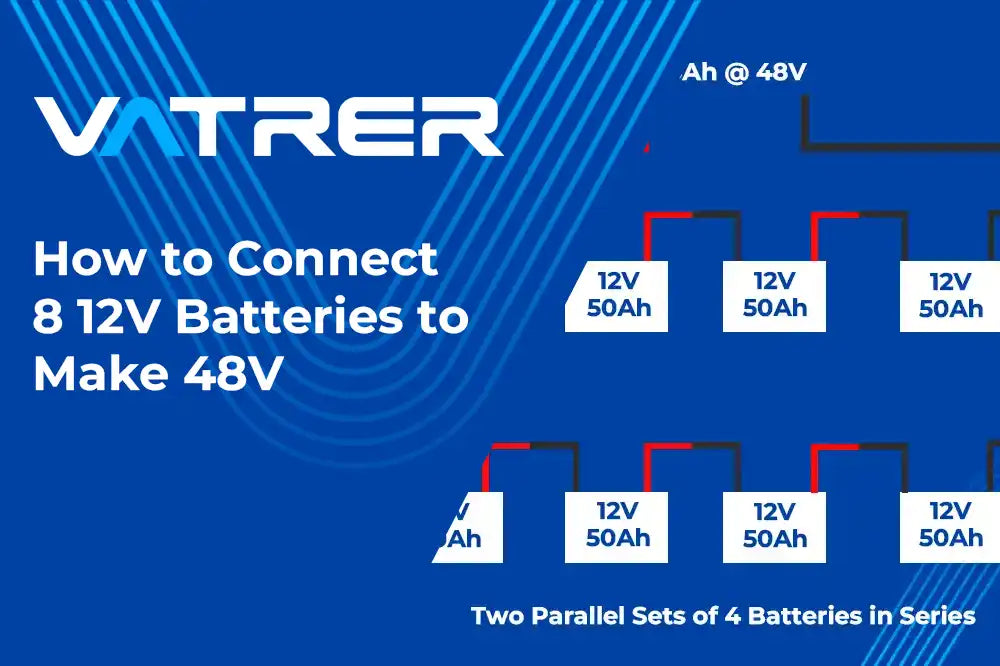

8個の12Vバッテリーを使用する場合、48Vシステムを構築する最も一般的な方法は4S2P構成です。つまり、4つのバッテリーを直列に配線して1つの48Vストリングを作成し、2番目の同一の48Vストリングも同じ方法で構築します。次に、2つのストリングを並列に接続します。

例えば、各バッテリーが12V 100Ahの場合、4個のバッテリーの1つのストリングで48V 100Ahが得られます。2つの同一の48Vストリングを並列に接続すると、最終的なバッテリーバンクは約48V 200Ahになります。

必要な材料と工具

• 同じ12Vバッテリー8個
• システム電流定格のバッテリー相互接続ケーブル
• 主正極および負極バッテリーケーブル
• 適切に定格されたヒューズまたは回路ブレーカー
• バッテリー遮断スイッチ
• 絶縁レンチまたはソケット工具
• デジタルマルチメーターまたは電圧計
• 端子カバーまたは熱収縮保護材
• 安全手袋と保護メガネ

米国におけるゴルフカート、RV、ソーラー蓄電システムの場合、ケーブルサイズは、予想される電流消費量、ケーブル長、電圧降下に基づいて選択する必要があります。インバーターやカートコントローラーなどの大電流負荷には、小型DC負荷よりも太いケーブルが必要になる場合があります。常にバッテリー、充電器、および機器メーカーの推奨事項に従ってください。

48Vバッテリーバンク構築のステップバイステップガイド

ステップ1：バッテリーレイアウトの計画

すべての8個のバッテリーを、十分な空気の流れと端子への容易なアクセスが可能な、安定した水平な表面に配置します。ケーブルの配線が短く、きれいで、検査しやすいように配置してください。一般的なレイアウトは、ストリングA用に1列に4個のバッテリーを配置し、ストリングB用に2列目に4個のバッテリーを配置する方法です。

接続する前に、バッテリーにラベルを貼ります。

• ストリングA：バッテリー1、バッテリー2、バッテリー3、バッテリー4
• ストリングB：バッテリー5、バッテリー6、バッテリー7、バッテリー8

配線する前に、すべてのバッテリーが完全に充電されているか、同じ充電状態であることを確認してください。これは、BMS付きのリチウムバッテリーにとって特に重要です。充電レベルが不一致だと、バランスの問題を引き起こす可能性があります。

ステップ2：最初の4個のバッテリーを直列に配線する

ストリングAから始めます。4個の12Vバッテリーを直列に接続して、最初の48Vストリングを作成します。

1. バッテリー1のプラス端子をバッテリー2のマイナス端子に接続します。
2. バッテリー2のプラス端子をバッテリー3のマイナス端子に接続します。
3. バッテリー3のプラス端子をバッテリー4のマイナス端子に接続します。
4. バッテリー1のマイナス端子とバッテリー4のプラス端子を開いたままにします。これらがストリングAの主要なマイナス側とプラス側になります。

この時点で、ストリングAは開いた端子間でほぼ48Vを示すはずです。リン酸鉄リチウムバッテリーは、鉛蓄電池とは異なる公称電圧を示す場合があるため、使用するバッテリーの化学的性質に応じた予想電圧範囲を確認してください。

ステップ3：2番目の4個のバッテリーを直列に配線する

バッテリー5からバッテリー8を使用して、ストリングBで同じプロセスを繰り返します。

1. バッテリー5のプラス端子をバッテリー6のマイナス端子に接続します。
2. バッテリー6のプラス端子をバッテリー7のマイナス端子に接続します。
3. バッテリー7のプラス端子をバッテリー8のマイナス端子に接続します。
4. バッテリー5のマイナス端子とバッテリー8のプラス端子を開いたままにします。

これで、2つの別々の48Vストリングがあるはずです。マルチメーターで各ストリングを個別にテストしてから、それらを接続してください。両方のストリングはほぼ同じ電圧を示すはずです。

ステップ4：2つの48Vストリングを並列に接続する

両方の48Vストリングが確認され、バランスが取れたら、それらを並列に接続します。

• バッテリー1のマイナス端子をバッテリー5のマイナス端子に接続します。
• バッテリー4のプラス端子をバッテリー8のプラス端子に接続します。

これにより、アンペア時容量が増加した1つの48Vバッテリーバンクが作成されます。電流の共有を改善するために、システムの主要なプラスケーブルを1つのストリングのプラス側に接続し、主要なマイナスケーブルをもう1つのストリングのマイナス側に接続します。これにより、両方のストリングが負荷の下でより均等に貢献するのに役立ちます。

ステップ5：すべての接続を固定、保護、検査する

バッテリーバンクを配線したら、すべての端子接続を確認してください。ケーブルはしっかりと固定され、きれいで、偶発的な接触から保護されている必要があります。バッテリー接続が緩いと、電圧降下、熱の蓄積、アーク放電、機器のシャットダウンを引き起こす可能性があります。

バッテリーバンクの主要なプラス端子に、適切に定格されたヒューズまたは回路ブレーカーを取り付けてください。バッテリー遮断スイッチも、メンテナンスや緊急遮断のために強く推奨されます。バッテリーがゴルフカート、RV、またはエンクロージャーに取り付けられている場合は、ケーブルが鋭利なエッジや可動部品に擦れないことを確認してください。

ステップ6：完全使用前に48Vシステムをテストする

デジタルマルチメーターを使用して、主要なプラスおよび主要なマイナス出力端子間の電圧を測定します。読み取り値は、バッテリーの化学的性質と充電状態に応じた予想範囲内である必要があります。

電圧を確認したら、主要な機器を接続する前に、軽負荷でシステムをテストします。異常な熱、電圧降下、エラーコード、またはバッテリー管理システム（BMS）の警告に注意してください。異常が見られる場合は、システムを切断し、配線を検査してから続行してください。

重要な安全上のヒント

• バッテリー端子の近くで作業する際は、絶縁手袋と安全メガネを着用してください。
• 偶発的に端子に触れる可能性のある宝石、時計、金属工具は外してください。
• 同じ電圧、容量、化学的性質、状態のバッテリーのみを使用してください。
• メーカーが許可しない限り、リチウムバッテリーを直列または並列に接続しないでください。
• システムに適したサイズのヒューズやブレーカーなどの過電流保護を取り付けてください。
• ガス発生を減らすため、鉛蓄電池は換気の良い場所に保管してください。
• 偶発的な短絡を防ぐために端子カバーを使用してください。
• 最初の数回の動作サイクルでケーブルの温度を確認してください。
• 48Vバッテリーバンクと適切なバッテリーの化学的性質用に設計された充電器を使用してください。

結論

適切な直並列レイアウトを使用すれば、8個の12Vバッテリーを接続して48Vバッテリーバンクを作成するのは簡単です。4個のバッテリーの同一のストリングを2つ直列に構築し、次にそれら2つの48Vストリングを並列に接続して容量を増やします。これにより、多くの米国のゴルフカート、RV、ソーラー、およびバックアップ電源アプリケーションに適した強力な48V電源が得られます。

最も重要な詳細は、バッテリーの適合性、正しい極性、安全なケーブル、適切なヒューズ、および慎重な電圧テストです。時間をかけ、すべての接続を確認し、バッテリーメーカーの指示に従ってください。適切に構築された48Vバッテリーバンクは、正しく設置された場合、信頼性の高い電力、より良い効率、およびより長い耐用年数を提供できます。
